发布时间:2020-06-26 17:16:16
公称 直径 DN |
PN=0.6MPa | PN=1.0/1.6MPa | ||||||

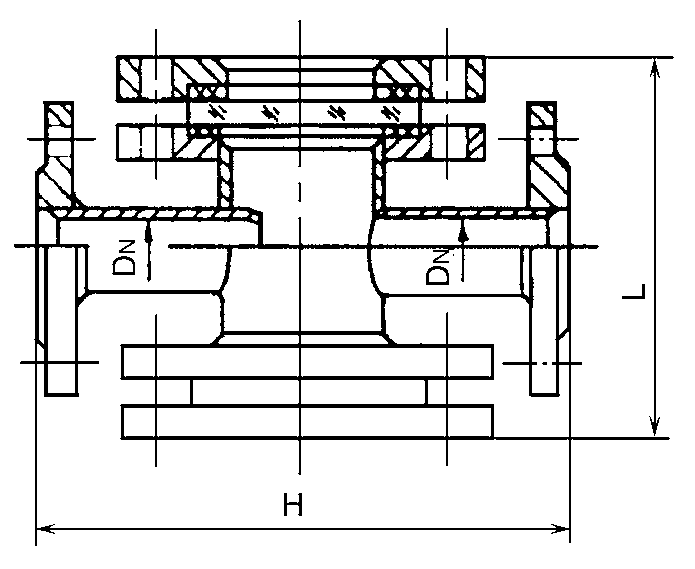

外形尺寸 | 外形尺寸 | 外形尺寸 | 外形尺寸 | |||||
H | L | 直径 | 厚度 | H | L | 直径 | 厚度 | |
15 | 200 | 189 | 65 | 10 | 200 | 190 | 65 | 10 |
20 | 200 | 189 | 65 | 10 | 200 | 190 | 65 | 10 |
25 | 200 | 189 | 65 | 10 | 200 | 190 | 65 | 10 |
32 | 260 | 234 | 95 | 15 | 260 | 236 | 95 | 15 |
40 | 260 | 234 | 95 | 15 | 260 | 236 | 95 | 15 |
50 | 320 | 278 | 140 | 20 | 320 | 280 | 140 | 20 |
65 | 320 | 278 | 140 | 20 | 320 | 280 | 140 | 20 |
80 | 360 | 308 | 165 | 20 | 360 | 310 | 165 | 20 |
100 | 360 | 308 | 165 | 20 | 360 | 310 | 165 | 20 |
125 | 440 | 350 | 165 | 20 | 440 | 352 | 165 | 20 |
150 | 440 | 350 | 165 | 20 | 440 | 352 | 165 | 20 |
200 | 480 | 424 | 165 | 20 | 480 | 421 | 165 | 20 |
