SGⅢ型（螺纹压紧式）视镜

   发布时间：2020-06-26 17:16:32

SGⅢ型（螺纹压紧式）视镜

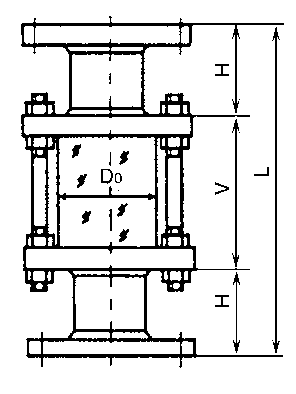

SGⅢ型（螺纹压紧式）视镜外形图
SGⅢ型（螺纹压紧式）视镜外形图
SGⅢ型（螺纹压紧式）视镜外形图
SGⅢ型（螺纹压紧式）视镜外形图
产品规格及主要参数
公称直径
DN		 窗径
W		 管内
D		 H L
PN≤1.6 PN≤2.5
6 20 G1/4 40 120 140
10 20 G3/8 40 120 140
15 20 G1/2 40 120 140
20 25 G3/4 60 1470 160
25 30 G1 70 140 160
40 50 G11/2 70 160 180
