SGⅠ型（对夹式）视镜

发布时间：2020-06-26 17:15:37

SGⅠ型（对夹式）视镜

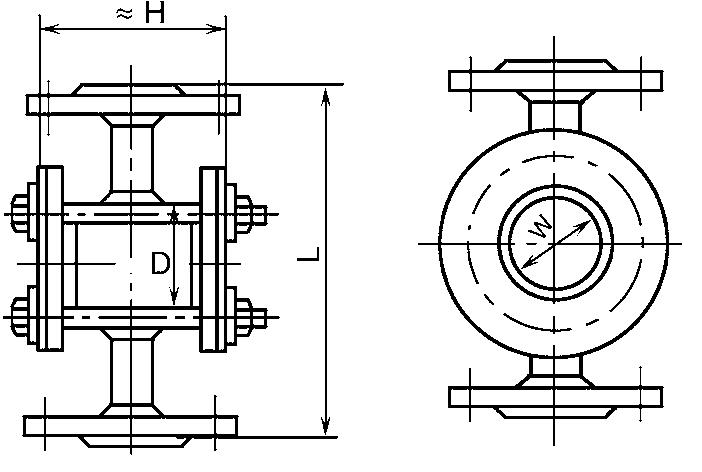

SGⅠ型（对夹式）外形图

SGⅠ型（对夹式）外形图

SGⅠ型（对夹式）视镜外形图

产品规格及主要参数

公称直径 DN	窗径 W	管内径 D	≈H	L
公称直径 DN	窗径 W	管内径 D	≈H	PN≤1.6	PN≤2.5
10	42	40	75	140	160
15	42	40	75	140	160
20	52	50	85	160	180
25	52	52	85	160	180
40	62	60	115	180	200
