适用于电力、化工、冶金、建筑、粮食等行业粉粒体的连续均匀配料、输送、卸料。 例：煤粉、水泥、尘灰、谷物、化工原料等的输送。
性能特点

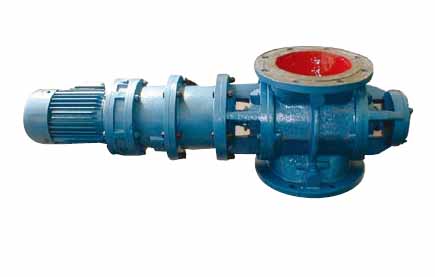

● 在电机的驱动下，经减速机带动主轴上的叶轮旋转，把物料从上部仓通过叶轮槽内旋转的叶轮带动至出料口 均匀地喂送出去。
● 进出料口有圆形法兰和方形法兰两种形式。
● 整机采用直联或链传整体式，精致轻巧，驱动装置无需另设安装基础，减少占用空间，节省费用。
● 根据被输送物料性质的特性可配防爆电机、调速电机等。
技 术 特 性
|
型 号 |
JHXF100 | JHXF150 | JHXF200 | JHXF250 | |||||
| 链轮式 | 直连式 | 链轮式 | 直连式 | 链轮式 | 直连式 | 链轮式 | 直连式 | ||
| 生产能力m3/h | 0.5 | 1.0 | 0.8 | 1.6 | 2.6 | 5.2 | 6.6 | 13.3 | |
| 叶轮转速r/min | 16.3 | 32.3 | 16.3 | 32.3 | 16.4 | 32.5 | 16.4 | 32.5 | |
| 叶轮直径mm | Φ100 | Φ150 | Φ200 | Φ250 | |||||
|
减速机 |
功 率 | 0.55～0.75KW | 1.1KW | ||||||
| 型 号 | BWY或BLY | ||||||||
|
型 号 |
XFW300 | XFW350 | XFW400 | XFW500 | |||||
| 链轮式 | 直连式 | 链轮式 | 直连式 | 链轮式 | 直连式 | 链轮式 | 直连式 | ||
| 生产能力m3/h | 10.5 | 21 | 18.6 | 32.3 | 23.6 | 47.3 | 39.4 | 78.8 | |
| 叶轮转速r/min | 16.3 | 32.3 | 16.3 | 32.3 | 16.4 | 32.5 | 16.4 | 32.5 | |
| 叶轮直径mm | Φ300 | Φ350 | Φ400 | Φ500 | |||||
| 减速机 | 功 率 | 1.1～2.2KW | 2.2～4KW | ||||||
| 型 号 | BWY或BLY | ||||||||

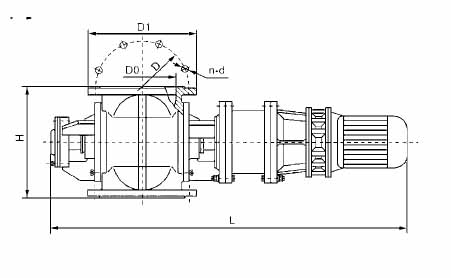

安 装 尺 寸
| 型 号 | L | H | D | D0 | D1 | n×d |
| JHXF100 | 1019 | 250 | 210 | 110 | 220 | 8×18 |
| JHXF150 | 1049 | 290 | 240 | 160 | 285 | 8×22 |
| JHXF200 | 1151 | 350 | 295 | 220 | 340 | 8×22 |
| JHXF250 | 1201 | 420 | 350 | 270 | 395 | 12×22 |
| JHXF300 | 1270 | 500 | 400 | 320 | 445 | 12×22 |
| JHXF350 | 1330 | 550 | 460 | 375 | 505 | 16×22 |
| JHXF400 | 1442 | 630 | 515 | 425 | 565 | 16×26 |
| JHXF500 | 1542 | 750 | 620 | 530 | 670 | 20×26 |
| 型 号 | L | L1 | H | D | D0 | D1 | n×d |
| JHXF100 | 500 | 460 | 250 | 210 | 110 | 220 | 8×18 |
| JHXF150 | 550 | 505 | 290 | 240 | 160 | 285 | 8×22 |
| JHXF200 | 665 | 705 | 350 | 295 | 220 | 340 | 8×22 |
| JHXF250 | 745 | 810 | 420 | 350 | 270 | 395 | 12×22 |
| JHXF300 | 800 | 850 | 500 | 400 | 320 | 445 | 12×22 |
| JHXF350 | 880 | 885 | 550 | 460 | 375 | 505 | 16×22 |
| JHXF400 | 920 | 925 | 630 | 515 | 425 | 565 | 16×26 |
| JHXF500 | 1020 | 1025 | 750 | 620 | 530 | 670 | 20×26 |
