工作原理与结构特点
本排水器分煤气管道用冷凝水排水器和煤气水封用排水器两种。原理是利用水封高度克服煤气压力,从 而封住煤气,有效地防止排水时煤气的泄漏。
本排水器结构紧凑、操作方便。对煤气管道压力波动的适应性好,适用于中低压煤气管路。

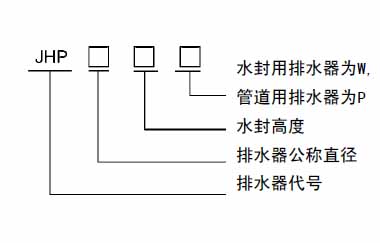

标注示例
外形及相关尺寸见下图
主要技术参数
型 号 | JHP50P | JHP100P | JHP150P | JHP100W | JHP150W | JHP200W | |||
水封高度 mmH2O |
大于 | 至 | a | 490 | 530 | 630 | 530 | 630 | 690 |
≤1200 |
b | 250 | 270 | 320 | 270 | 320 | 350 | ||
c | 380 | 400 | 450 | 400 | 450 | 480 | |||
e | 115 | 125 | 150 | 125 | 150 | 165 | |||
f | 230 | 250 | 300 | 250 | 300 | 330 | |||
g | 330 | 350 | 400 | 350 | 400 | 430 | |||
2000-3000 |
a | 730 | 790 | 940 | 790 | 940 | 1030 | ||
b | 250 | 270 | 320 | 270 | 320 | 350 | |||
c | 380 | 400 | 450 | 400 | 450 | 480 | |||
e | 115 | 125 | 150 | 125 | 150 | 165 | |||
f | 460 | 500 | 600 | 500 | 600 | 660 | |||
g | 330 | 350 | 400 | 350 | 400 | 430 | |||
3000-4000 |
a | 970 | 1050 | 1250 | 1050 | 1250 | 1370 | ||
b | 250 | 270 | 320 | 270 | 320 | 350 | |||
c | 380 | 400 | 450 | 400 | 450 | 480 | |||
e | 115 | 125 | 150 | 125 | 150 | 165 | |||
f | 690 | 750 | 900 | 750 | 900 | 990 | |||
g | 330 | 350 | 400 | 350 | 400 | 430 | |||
4000-5000 |
a | 1210 | 1310 | 1560 | 1310 | 1560 | 1710 | ||
b | 250 | 270 | 320 | 270 | 320 | 350 | |||
c | 380 | 400 | 450 | 400 | 450 | 480 | |||
e | 115 | 125 | 150 | 125 | 150 | 165 | |||
f | 920 | 1000 | 1200 | 1000 | 1200 | 1320 | |||
g | 330 | 350 | 400 | 350 | 400 | 430 |
