产品简介

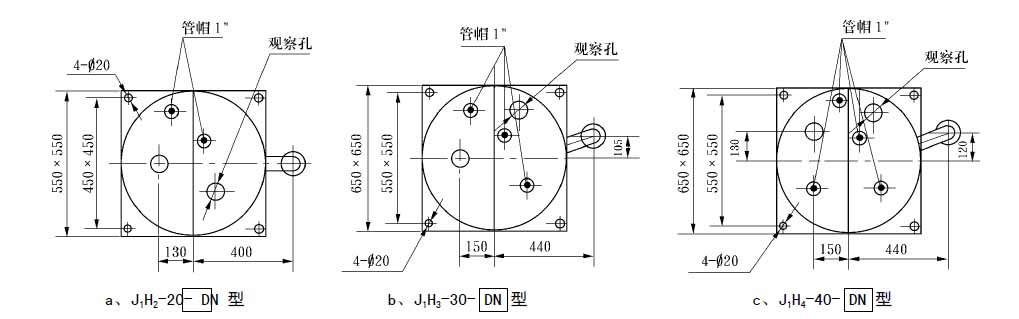

外形及相关尺寸见下图
本排水器分二室、三室、四室三种结构，分别适用于计算压力低于15000P a，25000P a，35000P a的各种煤 气管道，及时排除管道中的冷凝水。
结构特点
本排水器不设固定水管，采用在观 察孔处定期检查给水的办法。第一次开 工灌水时，需打开顶盖上的1"管帽排除 空气。
插入敞开室的蒸汽器，视气候条件 确定是否需要外接蒸汽；在不接蒸汽管 时需将1"管帽盖上




型号       水封总高度  简体直径   水位高度   水容积   适用压力     参考质量            备注

		mmH20	Dmm	mm         m3             Pa       Kg(D =100) N
J1H2-20-	DN 型	2040	529×6	1200	0.251	15000	300	单管二室式，DN=80,100,125
J1H3-30-	DN 型	3060	630×6	1200	0.376	25000	405	单管三室式，DN=80,100,125,150
J1H4-40-	DN 型	4080	630×6	1200	0.376	35000	517	单管四室式，DN=80,100,125,150


说明：1.D N为接管通径，D N=80，100，125，150；2.示例：煤气管道最大压力为20000P a，接管规格133×4.5，应选型号： J1H3-30-125，其中“30”为水封高度（dm）。3.换算:1mmH2O=9.80665Pa
