汽水混合加热器，是我公司在比较多种加热器之特点的基础上，研发的新型加热器，主要用于生热水及其它生产，生活用水系统中。其特点如下：

　　1，热效率高，蒸汽利用率近100%；

　　2，热源蒸汽直接进入水箱，可省却热水用泵房设备，节省投资；

　　3、水、汽分开控制，故水箱内剩余冷水可重复加热，控温方便；

　　4、 与花管式等老式加热器比较，噪音振动大大降低。

二、结构及工作原理

　　１、结构

　　如图所示，浸没式加热器山芯体、壳体、 接管和法兰四部分构成。芯体材质为铸钢，表面镀铬，其他部分均为不锈钢精加工面成。

　　①进入芯体的蒸汽，沿侧壁斜向小孔高速喷出，其动能为水吸收，推动水沿芯体边缘切线方向流动，以较大角度与壳体内壁接触，受壳体阻拦面旋转。由于壳体容积设汁合理，水流旋转速度适宜且稳定。

　　②旋转水流不仅能更好地吸收蒸汽动能，消除噪声，也将蒸汽流冲散形成大量的微小汽水单元组合体，这种小体积的组合体混合时产生的噪声很低。实际检测，整个加热器的噪声约为50dB(A)。

　　③旋转热水流受其身离心的作用趋向壳体内壁，受挤压后从壳体上、下板外孔以一定的角速甩出，能推动附近乃致整个水箱中的水旋转，使水温趋于一致，

　　④热水从壳体上、下板外孔甩山后在壳体内形成负压，加热器外冷水沿壳体上、下板内孔吸入壳体内。

　　⑤如此循环将水箱中的水加热升温。

汽水混合加热器样本图

三、技术参数 项　　目 QST—25 QST—32 QST—40 QST—50 QST—65 蒸汽耗量kg/h 热水 产量kg/h 蒸汽耗量kg/h 热水 产量kg/h 蒸汽耗量kg/h 热水 产量kg/h 蒸汽耗量kg/h 热水 产量kg/h 蒸汽耗量kg/h 热水 产量kg/h 蒸汽压力MPa 0.1 152 1766 245 2846 368 4275 484 5623 563 6541 0.2 210 2460 318 3724 452 5294 576 6746 672 7876 0.3 263 3099 380 4478 527 6210 659 7766 769 9062 0.4 304 3594 431 5095 589 6963 730 8630 861 10179

四、外形尺寸 型号 QST—25 QST—32 QST—40 QST—50 QST—65 公称直径 DN25 DN32 DN40 DN50 DN65 外 形 参 数 mm A 220 220 220 220 240 B 98 98 110 110 120 D 192 217 217 273 273 c 100 120 130 140 160

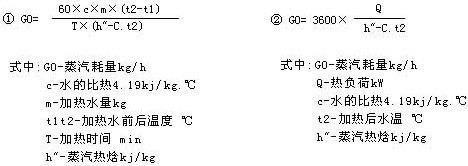

五、设计　 　　QST型加热器有一定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选取用一台或多台加热器。 由于加热器带动周围水的能力有一定限度，一般情况下，可考虑8立方左右设一台加热器，以使水箱中的水能均匀被加热。

六、安装与使用 　　QST型加热器为法兰接口，安装简单 　　1、加热器应安装在水箱中间位置，多台并联使用时，应均匀布置； 　　2、加热器底部距水箱底部400mm以内； 　　3、引入水箱中的蒸汽管应首先固定，不应有松动现象； 　　4、蒸汽管道上须就近安装止回阀，防止发生水流倒流事故； 　　5、蒸汽管道上还应装过滤器及相关阀门； 　　6、视水质情况对加热器进行清洗。
