SL静态混合器单元由交叉的横条按一定规律构成单X形单元,技术特性为液-液、液-固相混合,不均匀度系数s X≤5%。适用于化工、石油、油脂等行业粘度量≤106厘泊或伴有高聚物介质的混合,同时进行传热、混合和传热反应的热交换器、加热或冷却粘性产品等单元操作。

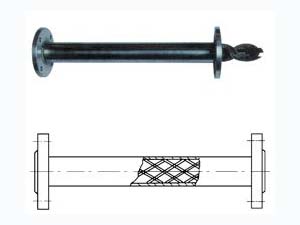

SL静态混合器样本图
SL静态混合器规格
标准的ST型静态混合器其水力直径是混合器直径的1/4,规格的表示方法与SV型相同,即分隔前的数字表示水力直的数字表示公称直径。下面给出的是部分常用规格,表中所列参考流量是指普通粘度液体相混合时的流量,不适用于气体。对气体、高粘度液体和气/液体系需要另经专门的设计计算。
产品压力降计算是以水力直径为基准,并考虑空隙率的摩擦系数的影响。
SL型的雷诺数Reε和摩擦系数f的关系。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
空隙率ε的取值为:Dg≤200时,ε=0.825;Dg>200时,ε=1。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SL静态混合器样本图型号 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SL静态混合器应用领域:适合于化工、石油、油脂等行业、粘度≤106mPa·S或伴有高聚物流体的混合;同时进行传热、混合和传热反应的热交换器;粘性产品的热交换单元操作中。
