煤气静态混合器主要用于二种或二种以上气相燃料的混合，能在很短的距离内迅速达到均匀混合的目的，消除不均匀分层现象。有利于在较短的距离内设置华氏指数，控制仪等。以提高它们对混合燃料特性监控精度的要求。

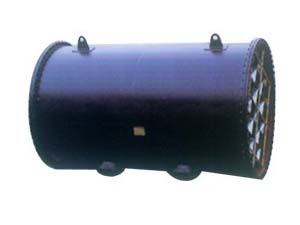

煤气静态混合器样本图
煤气静态混合器适用范围
气相重度变化：0.45～2kg/m3 ◆ 公称压力：0.05～＜0.1MPa ◆ 单体允许阻力损失：≤0.6KPa
|
|
|
项 目 |
SMV型煤气静态混合器 |
常规管道插入相交式混合方式 |
旋流片式混合器 |
|
1.阻力 |
小，一般为
≤0.6KPa |
大，一般为
≥1KPa |
大，一般为
1～1.5KPa |
|
2. 混合均匀点距离 |
近，（离混合点） |
远，1～3DN |
较远15～20DN
3～5DN |
|
3. 混合程度 |
均匀，无分层现象 |
不均匀，分层现象显
著 |
均匀 |
4. 混合后热值波动(以
高炉气焦炉气混合为例 |
(1)≤±210KJ/m3 |
(2) ≥±418KJ/m3 |
(3) 基本同(1) |
|
5. 适用对象 |
(1) 适用于以热值指数仪
监控严的混合站 |
(2) 不适合于热情指
数仪的混合站 |
(3) 基本同(1) |
(1) 适用于允许阻损小的
管系 |
(2) 阻损适中管系 |
(3) 仅适用于允许
阻损大的管系 |
|
6. 结构与安装 |
结构简单，工厂组合法兰
连接，安装简单 |
现场制作，交叉连接
安装焊接麻烦 |
工厂制作，结构较
复杂，法兰连接 |
|
|
|
|
煤气静态混合器型号 |
|
DN(mm)
|
ф(mm)×(mm)(筒体）
|
单元长e(mm)
|
设备总长L(mm)
|
建议总流量Q(m3/h)
|
|
DN(mm)
|
ф(mm)×(mm)(筒体）
|
单元长e(mm)
|
设备总长L(mm)
|
建议总流量Q(m3/h)
|
|
400
|
F426×8
|
200
|
1500
|
3600
|
1400
|
F1420×8
|
700
|
4000
|
88600
|
|
500
|
F529×8
|
250
|
1500
|
7000
|
1600
|
F1620×10
|
800
|
4500
|
115800
|
|
600
|
F630×8
|
300
|
2000
|
12000
|
1800
|
F1820×10
|
900
|
5000
|
165000
|
|
700
|
F720×8
|
350
|
2000
|
16600
|
2000
|
F2020×10
|
1000
|
5500
|
226000
|
|
800
|
F820×8
|
400
|
2500
|
21700
|
2200
|
F2220×10
|
1100
|
6000
|
273700
|
|
900
|
F920×8
|
450
|
2500
|
32000
|
2400
|
F2424×12
|
1200
|
6500
|
325700
|
|
1000
|
F1020×8
|
500
|
3000
|
40000
|
2600
|
F2624×12
|
1300
|
7000
|
382200
|
|
1200
|
F1220×8
|
600
|
3500
|
57000
|
2800
|
F2824×12
|
1400
|
7500
|
443300
|
|
|
|
|

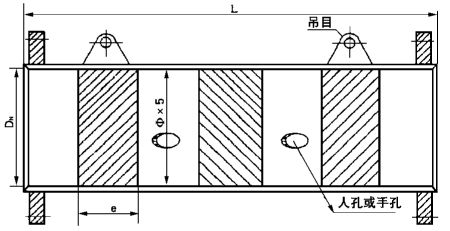

煤气静态混合器结构尺寸 |
|
|
 |
|
|
说明：1、法兰的公称压力选择PN0.1MPa、 当DN≤1600时按JB81、59尺寸。
2、选择时：只要公称直径前面加SMV， 如DN400，表示方法为SMV-400。 |
